Typy czujników ruchu i ich zastosowanie w oświetleniu
Czujnik ruchu w oświetleniu działa dobrze tylko wtedy, gdy pasuje do miejsca i warunków. Najczęściej spotykane są czujniki PIR, mikrofalowe oraz dualne. Różnią się tym, co uznają za ruch i jak reagują na otoczenie, więc identyczny montaż w dwóch lokalizacjach potrafi dać zupełnie inne efekty.
PIR wykrywa zmiany promieniowania cieplnego, więc najlepiej „widzi” człowieka przechodzącego przez strefę detekcji. Bywa kapryśny przy przeciągach z ciepłego garażu na zimny podjazd albo przy grzejniku w wiatrołapie. Mikrofalowy reaguje na zmianę odbicia fal, często wykrywa ruch przez cienkie przegrody, szkło lub w pobliżu bramy garażowej z blachy. Dualny łączy dwa sposoby detekcji i częściej ogranicza przypadkowe wyzwolenia, ale jest droższy i sensowniejszy tam, gdzie fałszywe załączenia są realnym problemem.
Pod względem montażu spotyka się oprawy z czujnikiem wbudowanym oraz czujniki zewnętrzne w osobnej obudowie. Wbudowany czujnik upraszcza okablowanie przy pojedynczym punkcie świetlnym, ale trudniej zmienić jego pozycję i kąt „patrzenia”. Zewnętrzny czujnik daje większą swobodę: jedna lampa może świecić w inną stronę, a czujnik obserwować przejście lub podjazd.
W domu czujnik trafia najczęściej do korytarza, na klatkę schodową, do garażu i wiatrołapu. Na zewnątrz pracuje na elewacji, przy wejściu, na podjeździe, przy bramie oraz jako sterowanie naświetlaczy. W ogrodzie bywa używany do krótkiego doświetlenia ścieżki, ale tam częściej pojawiają się „puste” załączenia od roślin poruszanych wiatrem. Ten problem wraca co sezon, gdy krzewy podrosną i zaczną wchodzić w strefę detekcji.
Zasięg, kąt i czułość mają bezpośredni wpływ na miejsce instalacji. Czujnik o kącie 180 stopni na elewacji obejmie szeroki obszar, lecz łatwiej złapie ulicę lub przejście sąsiada. Dłuższy zasięg na podjeździe jest przydatny, ale przy bramie przesuwnej potrafi wyzwalać się od jej ruchu i metalowych elementów. W praktyce lepiej działa ustawienie, w którym ruch przecina strefę detekcji, a nie idzie prosto na czujnik.
Zasilanie, zaciski i oznaczenia przewodów w typowych rozwiązaniach
Większość czujników do sterowania lampą pracuje na 230 V i jest wpinana w obwód oświetleniowy. Czujniki bateryjne spotyka się głównie w systemach bezprzewodowych lub w oprawach autonomicznych; tam sterowanie odbywa się przekaźnikiem radiowym albo wbudowaną elektroniką, a nie klasycznym podaniem fazy na lampę. W instalacji domowej z puszką najczęściej i tak kończy się na przewodach L, N i PE.
Oznaczenia zacisków bywają proste, ale łatwo je pomylić w ciasnej oprawie. L to przewód fazowy zasilania, N to neutralny, a OUT, L’ lub strzałka oznacza wyjście fazowe z czujnika na lampę. Czujnik dostaje zasilanie na L i N, a na OUT podaje fazę tylko wtedy, gdy wykryje ruch i warunki (czas, zmierzch) pozwalają na załączenie.
W samej instalacji przewód fazowy jest przewodem sterowanym, neutralny wraca do rozdzielnicy, a ochronny PE odpowiada za bezpieczeństwo obudowy urządzenia. PE jest wymagany przy oprawach w I klasie ochronności z metalową obudową oraz wszędzie tam, gdzie producent przewidział zacisk ochronny. Przy oprawach w II klasie ochronności (podwójna izolacja) zacisku PE nie ma, ale w puszce przewód ochronny nadal powinien być poprawnie połączony i zabezpieczony, a nie pozostawiony luzem.
Spotyka się układy 2-żyłowe i 3-żyłowe, z puszką i bez puszki. W wersji 2-żyłowej w punkcie świetlnym bywa tylko faza i przewód powrotny, bez neutralnego. To ogranicza wybór czujników, bo większość modeli do stabilnej pracy potrzebuje N. Ten detal wychodzi dopiero po zdjęciu oprawy: w puszce brakuje niebieskiego przewodu i zaczyna się kombinowanie, które rzadko kończy się dobrze.
Układy połączeń czujnik–lampa w instalacji jednopunktowej

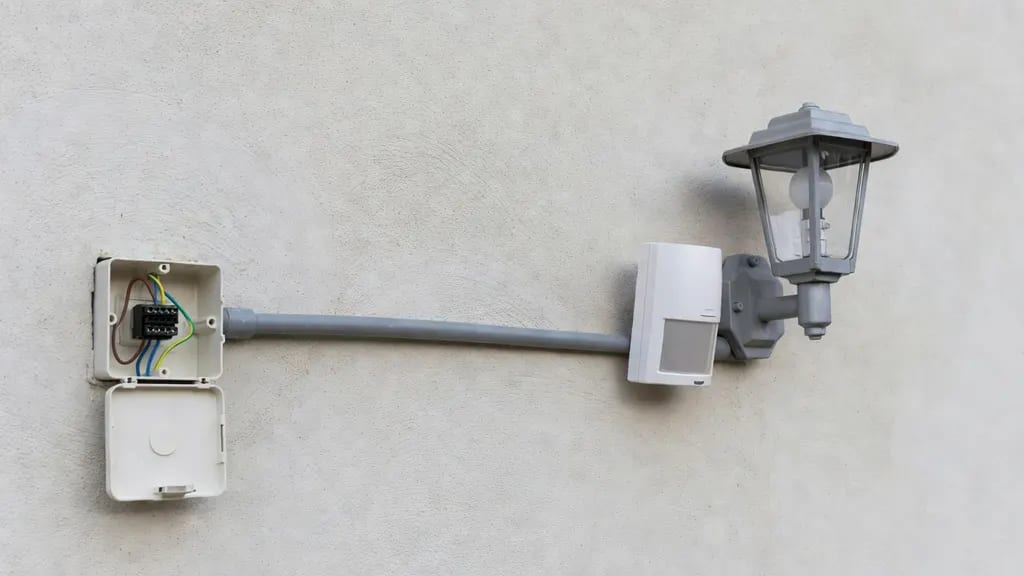

Najczytelniejszy układ to czujnik zewnętrzny sterujący pojedynczą lampą. Zasilanie 230 V trafia na czujnik: przewód fazowy na L, neutralny na N. Z wyjścia OUT wychodzi faza sterowana do lampy, a neutralny do lampy idzie bezpośrednio z N. Logika jest prosta: czujnik „przecina” fazę, neutralny pozostaje wspólny.
Przy oprawie z czujnikiem wbudowanym schemat jest podobny, ale wszystko dzieje się wewnątrz oprawy. Do lampy doprowadza się L i N, a elektronika wewnętrzna steruje źródłem światła. Różnica w praktyce jest taka, że nie ma oddzielnego OUT na zewnątrz, więc trudniej dołożyć drugą oprawę sterowaną tym samym czujnikiem bez ingerencji w wnętrze oprawy.
Źródła LED potrafią być bardziej wymagające od żarówek i halogenów. Czujnik musi mieć dopuszczalne obciążenie dla LED, bo część modeli ma minimalny pobór mocy potrzebny do stabilnej pracy, a także ograniczenia dla zasilaczy i driverów. Przy tradycyjnych żarówkach problemem bywa raczej maksymalna moc i nagrzewanie styków, przy LED częściej pojawia się migotanie lub delikatne żarzenie po wyłączeniu. W garażach i na klatkach schodowych takie „półświecenie” widać od razu po zgaszeniu.
W puszce i w oprawie liczy się mechanika połączeń. Dławik, zaciski i odciążenie przewodu nie są ozdobą: przewód nie powinien wisieć na zaciskach, a izolacja nie powinna być przygnieciona krawędzią obudowy. Zdarza się, że po pierwszym deszczu do oprawy zewnętrznej dostaje się woda właśnie przez niedokręcony dławik, a potem zaczyna się losowe załączanie albo wybijanie zabezpieczenia… i nie wygląda to jak awaria czujnika, tylko „jakiś pech”.
Współpraca czujnika ruchu z wyłącznikiem i sterowaniem ręcznym
Czujnik ruchu da się połączyć z wyłącznikiem tak, by obok trybu automatycznego działało sterowanie ręczne. Jedno rozwiązanie polega na odcinaniu zasilania czujnika wyłącznikiem umieszczonym przed nim. Wtedy wyłącznik pełni rolę twardego „stop”, a czujnik nie pracuje wcale. Drugie rozwiązanie to obejście: wyłącznik podaje fazę bezpośrednio na lampę równolegle do wyjścia OUT z czujnika.
Różnica między włącznikiem przed czujnikiem a równoległym do wyjścia jest praktyczna. Przy włączniku przed czujnikiem zyskuje się prostą możliwość wyłączenia całego układu, co bywa przydatne przy serwisie oprawy, malowaniu elewacji albo pracach przy przewodach. Przy obejściu równoległym lampa może świecić stale niezależnie od czujnika, a czujnik nadal ma zasilanie i potrafi „dołożyć” załączenie, gdy wyłącznik zostanie wyłączony i ktoś przejdzie w strefie.
Ręczne sterowanie pomaga tam, gdzie światło ma świecić dłużej niż standardowy czas podtrzymania. Dotyczy to garażu podczas prac, wejścia do domu przy rozpakowywaniu zakupów albo podjazdu przy myciu auta. Są to sytuacje częste, a nie wyjątkowe. Krótkie ustawienie TIME robi się wygodne na co dzień, ale bez obejścia potrafi irytować.
Błędne wpięcie wyłącznika szybko wychodzi w działaniu. Gdy odcięte zostaje zasilanie czujnika, przestaje działać detekcja i lampa nie załącza się wcale. Gdy wyłącznik trafi w niewłaściwe miejsce w torze wyjścia, pojawiają się nieprzewidywalne załączenia, migotanie LED albo sytuacja, w której lampa świeci, ale czujnik nie resetuje czasu. Taki układ potrafi zachowywać się „losowo” przez kilka dni, zanim ktoś powiąże to z przełączeniem włącznika.
Integracja z czujnikiem zmierzchu i praca w warunkach zewnętrznych

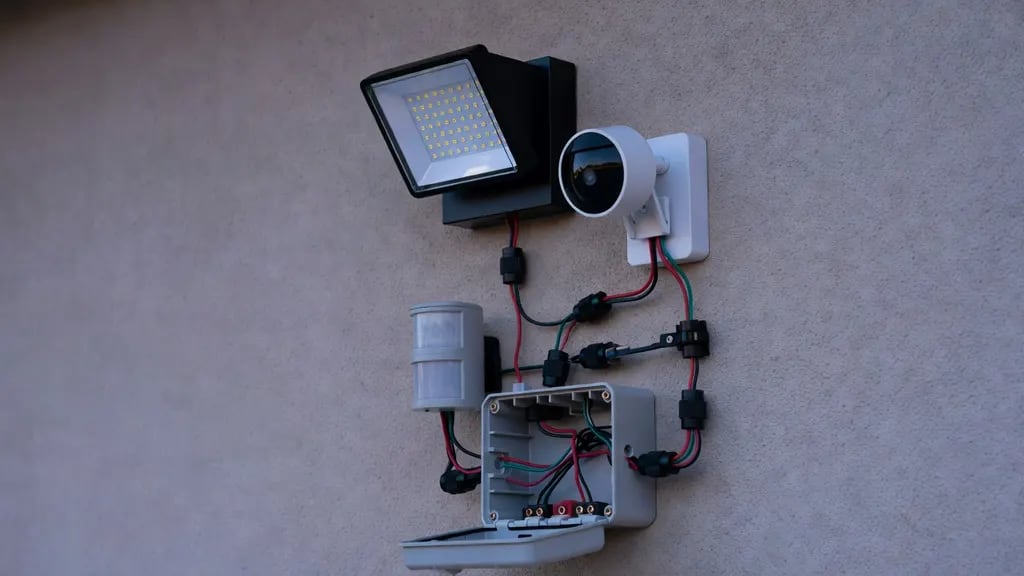

Na zewnątrz czujnik ruchu często pracuje razem z czujnikiem zmierzchu. Wersje 2w1 mają zmierzch wbudowany i dopiero po spadku światła poniżej ustawionego progu reagują na ruch. Przy zestawach osobnych elementów logika zależy od połączenia: zmierzch może podawać zasilanie na czujnik ruchu albo blokować jego wyjście. W praktyce ważne jest, by w dzień układ nie „pompował” załączeniami od przypadkowych ruchów.
Warunki zewnętrzne wymagają dopasowania parametrów obudowy. Szczelność IP44 jest spotykana przy miejscach osłoniętych, IP54 i IP65 lepiej znoszą deszcz pod kątem i kurz, co ma znaczenie na elewacji od strony ulicy. W instrukcji czujnika zwykle podany jest zakres temperatury pracy i dobrze, gdy obejmuje realne zimy i upały. Wiatr i deszcz same w sobie nie powinny uruchamiać PIR, ale poruszane gałęzie w polu widzenia już tak. Mikrofalowe potrafią reagować na ruch elementów metalowych i drgań, więc przy bramach i ogrodzeniach zdarza się więcej fałszywych wyzwoleń.
Ustawienie progu LUX decyduje o tym, czy czujnik zadziała o zmierzchu, czy dopiero w nocy. Gdy próg jest ustawiony zbyt wysoko, lampa zaczyna świecić jeszcze w jasnym wieczornym świetle, co zwiększa liczbę cykli załączeń. Gdy próg jest za niski, wejście do domu potrafi być ciemne w pochmurne popołudnie, a czujnik „udaje”, że jeszcze jest dzień. Taka drobna regulacja zmienia odbiór całego oświetlenia zewnętrznego.
Wejście do domu i elewacja lubią ustawienia, które nie reagują na ruch daleko za ogrodzeniem. Naświetlacze na podjeździe potrzebują stabilnego zasilania i sensownego progu zmierzchu, bo potrafią oślepiać, gdy uruchamiają się za wcześnie. Przy źle ustawionym LUX światło potrafi klikać co kilka minut, bo na czujnik pada światło z samej lampy i układ się „przeciąga” na granicy progu
Konfiguracja i regulacje wpływające na działanie (czas, czułość, zasięg, kierunek)
Na czujnikach spotyka się pokrętła TIME, SENS i LUX. TIME ustawia czas świecenia po wykryciu ruchu, często w zakresie od 10 sekund do 7 minut. SENS odpowiada za czułość detekcji, a w praktyce także za realny zasięg. LUX ustala, przy jakim poziomie światła czujnik ma zacząć działać.
Kierunek „patrzenia” czujnika ma większe znaczenie niż maksymalny zasięg z opakowania. Ustawienie tak, by ruch przechodził przez strefę bocznie, daje pewniejsze zadziałanie PIR. Wąska strefa skierowana na ścieżkę ogranicza fałszywe wyzwolenia, ale wymaga, by oprawa świeciła tam, gdzie rzeczywiście potrzebne jest światło. Zdarza się, że lampa świeci ładnie na elewację, a czujnik patrzy w krzaki i efekt jest taki sobie.
Problemy z montażem pojawiają się w pobliżu źródeł ciepła, klimatyzatorów, wylotów wentylacji i bram garażowych. Ruch roślin, koty na murku, refleksy od jasnych płytek lub mokrego podjazdu potrafią zmienić pracę detekcji. Przy mikrofalowych dochodzi ryzyko „zasięgu przez ścianę” i wyzwalania od ruchu w sąsiednim pomieszczeniu. Krótka obserwacja po zmroku potrafi oszczędzić późniejszego przekładania czujnika.
Po podłączeniu ważne są testy w działaniu: sprawdzenie strefy detekcji, czasu podtrzymania i reakcji na zmierzch. Najpierw ustawia się krótszy TIME, żeby szybciej zobaczyć cykl pracy, potem dopiero wydłuża. Widać wtedy, czy czujnik nie łapie ruchu z ulicy albo nie gubi człowieka idącego wprost na drzwi. Czasem wystarcza skręcenie czujnika o 10 stopni. Tyle.
Rozbudowane warianty: kilka lamp na jednym czujniku oraz kilka czujników dla jednego obwodu
Jeden czujnik sterujący wieloma oprawami
Jeden czujnik może sterować kilkoma lampami, gdy wyjście OUT podaje fazę na równoległe gałęzie oświetlenia. Wszystkie lampy dostają wspólny neutralny, a faza jest „wspólna po czujniku”. Ograniczeniem jest dopuszczalne obciążenie wyjścia czujnika oraz charakter obciążenia przy LED, szczególnie gdy każda oprawa ma własny zasilacz.
Równoległe podłączenie opraw często wymaga puszek rozgałęźnych lub rozdziału przewodów w kilku punktach. W ciasnych puszkach łatwo o słaby styk, a słaby styk daje grzanie i niestabilne działanie. W przypadku większej liczby opraw LED pojawiają się prądy upływu i delikatne żarzenie po wyłączeniu, bo elektronika czujnika i długie przewody tworzą układ, który „podaje resztki”. Wtedy pomaga dobranie kompatybilnego czujnika do LED albo zastosowanie elementu, który dociąża obwód, ale to już powinno wynikać z konkretnego przypadku, nie z automatu.
Dwa czujniki ruchu współpracujące z jedną lampą lub grupą lamp
Dwa czujniki mogą sterować jedną lampą, gdy ich wyjścia są połączone równolegle i podają fazę na ten sam przewód sterujący. Logika jest taka: zadziała którykolwiek, światło się zapali. Trzeba jednak pilnować, by czujniki były zasilane poprawnie i by nie powstawały „pętle” przez wyjścia, bo część konstrukcji nie lubi takiego połączenia i potrafi się wzbudzać.
Przewidywalne działanie wymaga zbliżonych ustawień TIME, SENS i LUX na obu czujnikach. Gdy jeden ma TIME na 30 sekund, a drugi na 5 minut, światło będzie gasło i zapalało się w rytmie przejść między strefami, co wygląda dziwnie. W długim korytarzu albo przy dwóch wejściach do domu takie podwójne sterowanie jest praktyczne, ale tylko po uspójnieniu parametrów. Inaczej system działa nerwowo.
Diagnoza usterek i sytuacje serwisowe
Typowe objawy problemów są powtarzalne: brak reakcji, ciągłe świecenie, migotanie, losowe załączenia, świecenie na pół mocy. Przy braku reakcji często wychodzi zamiana L i N w czujniku lub brak neutralnego w puszce, mimo że oprawa wcześniej działała z wyłącznikiem. Przy ciągłym świeceniu winny bywa zbyt wysoki SENS, źle ustawiony LUX albo czujnik ustawiony na element poruszany wiatrem.
Migotanie LED i żarzenie po wyłączeniu często wiąże się z kompatybilnością czujnika z LED, długością przewodów i prądami upływu. Warto też sprawdzić przeciążenie wyjścia OUT, bo przekroczona moc lub zbyt duża liczba zasilaczy LED potrafi uszkodzić element wykonawczy w czujniku. Z kolei błędnie podłączony PE nie rozwiąże problemu z detekcją, ale potrafi stworzyć realne zagrożenie przy metalowej oprawie. Tego nie widać na pierwszy rzut oka.
Czasowe wyłączenie czujnika zależy od układu. Gdy wyłącznik odcina zasilanie przed czujnikiem, sprawa jest prosta. Przy obejściu równoległym można wyłączyć automat przez odłączenie przewodu z wyjścia OUT w puszce i zabezpieczenie go w złączce, ale takie prace wymagają sensu i porządku w połączeniach. W oprawach z czujnikiem wbudowanym najczęściej pozostaje wyłączenie zasilania obwodu i dopiero wtedy prace przy oprawie
