Regulator napięcia w alternatorze na tle układu ładowania
Regulator napięcia pracuje w tym samym obwodzie co alternator, akumulator, przewód plusowy ładowania, masa silnika i nadwozia oraz kontrolka ładowania na desce. W praktyce awaria jednego elementu potrafi wyglądać jak problem zupełnie gdzie indziej, bo układ działa jako całość i jest wrażliwy na spadki napięcia na połączeniach.
Jego zadanie jest proste: trzymać napięcie ładowania w ryzach, bez przeładowania i bez niedoładowania. Robi to sterując prądem wzbudzenia wirnika alternatora. Gdy regulacja „pływa”, cierpi akumulator, a odbiorniki zaczynają pokazywać swoje niezadowolenie.
Niestabilne napięcie widać nie tylko na mierniku. Światła potrafią przygasać i rozjaśniać się w rytm zmian obrotów, sterowniki mogą zgłaszać losowe błędy, a elementy komfortu przestają działać powtarzalnie. Czasem to drobiazgi: wariujący wentylator nawiewu albo radio, które resetuje się na światłach.
W diagnostyce znaczenie ma konstrukcja. Regulator bywa zintegrowany ze szczotkotrzymaczem i siedzi na alternatorze, a w starszych rozwiązaniach występuje jako element zewnętrzny, połączony przewodami z alternatorem. W pierwszym przypadku usterka regulatora często idzie w parze z zużyciem szczotek, w drugim częściej wychodzą problemy połączeń i masy.
Charakterystyczne objawy nieprawidłowej pracy regulatora napięcia
Najbardziej oczywisty sygnał z kabiny to kontrolka ładowania, która zapala się okresowo, miga albo wraca po rozgrzaniu silnika. Do tego dochodzą wahania jasności świateł i epizodyczne spadki napięcia, które kierowca odczuwa jako słabszą pracę dmuchawy czy przygasanie podświetlenia. To nie musi być stałe. Wiele przypadków ujawnia się dopiero przy dojeżdżaniu do skrzyżowania i spadku obrotów.
Od strony akumulatora obraz bywa podwójny: raz nie ma prądu na rozruch po nocy, innym razem akumulator robi się wyraźnie ciepły po dłuższej jeździe. Przeładowanie potrafi też „wysuszyć” akumulator w krótkim czasie, a po kilku tygodniach zaczynają się problemy z utrzymaniem pojemności. W warsztatach często widać to jako akumulator, który przeszedł jedną zimę, a wygląda jak po kilku sezonach.
Klasyczne sygnały przeciążenia i przeładowania to zapach siarki w okolicy akumulatora, przepalające się żarówki i szybkie starzenie źródeł światła. Zdarza się, że klient przyjeżdża po kolejnej wymianie żarówki H7 i dopiero pomiar ładowania pokazuje, skąd ten problem.
Objawy mylą, bo niedoładowanie wygląda jak słaby akumulator, a przeładowanie bywa mylone z „mocnym alternatorem”. Do tego dochodzą usterki mostka diodowego, przerwy na szczotkach i zwykłe słabe masy. Dlatego sam zestaw symptomów nie wystarcza do wskazania regulatora bez pomiarów.
Warunki i bezpieczeństwo pomiarów układu ładowania

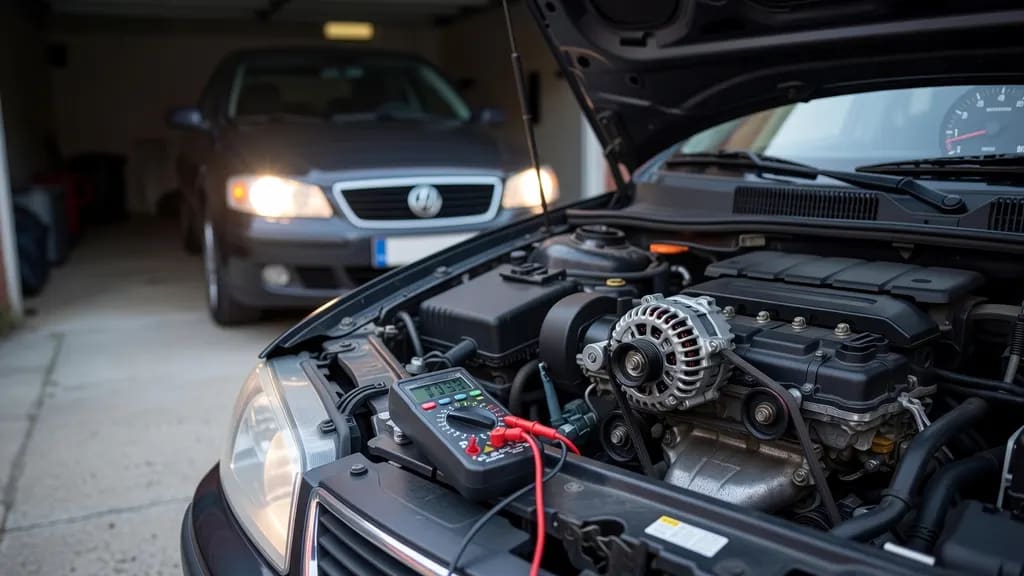

Do sprawdzenia regulatora w samochodzie wystarczy multimetr ustawiony na pomiar napięcia stałego. Przydaje się też możliwość oceny połączeń: klucze do klem, szczotka do nalotu, latarka. Cęgi prądowe pomagają, gdy trzeba zobaczyć, czy alternator w ogóle daje prąd pod obciążeniem, ale nie są obowiązkowe.
Najważniejsze punkty pomiarowe to klemy akumulatora, zacisk B+ na alternatorze oraz porządny punkt masy na silniku i nadwoziu. Pomiar na akumulatorze pokazuje, co realnie dostaje instalacja. Pomiar na B+ pozwala wyłapać spadki napięcia na przewodzie plusowym, a porównanie masy silnika z masą nadwozia szybko ujawnia problem z przewodem masowym.
Wyniki potrafią rozjechać się przez banalne rzeczy: rozładowany akumulator po długim postoju, luźna klema, utleniony przewód, poślizg paska albo wilgoć w złączach. Bywa, że napięcie „wraca do normy” po poruszeniu klemą. Takie historie zdarzają się częściej, niż kierowcy chcą w to wierzyć.
Przy pracującym silniku ryzyko jest realne. Pasek osprzętu, rolki i wentylatory potrafią wciągnąć rękaw albo przewód od miernika, a zaciski wysokoprądowe nie wybaczają zwarcia. Miernik podłącza się stabilnie, a przewody prowadzi tak, by nie miały szans zahaczyć o elementy wirujące. Krótko i ostrożnie.
Interpretacja napięcia ładowania w typowych stanach pracy silnika
Punktem odniesienia jest napięcie spoczynkowe akumulatora mierzone przy zgaszonym silniku i wyłączonych odbiornikach. W pełni naładowany akumulator kwasowo-ołowiowy trzyma 12,6–12,8 V. 12,2 V i mniej to sygnał głębokiego rozładowania, który potrafi zafałszować dalszą ocenę, bo alternator przez pewien czas ładuje wtedy intensywniej.
Po uruchomieniu silnika i ustabilizowaniu obrotów napięcie na klemach powinno wejść w zakres 13,8–14,6 V w autach z klasycznym sterowaniem. Jeśli pozostaje blisko napięcia akumulatora, układ nie ładuje albo ładuje symbolicznie. Gdy napięcie rośnie ponad 14,8 V i trzyma się wysoko, zaczyna się obszar ryzyka dla akumulatora i elektroniki.
Na wynik wpływa temperatura i strategia ładowania. W nowszych autach z inteligentnym ładowaniem sterownik potrafi utrzymywać 12,5–13,3 V przy naładowanym akumulatorze i podbijać napięcie okresowo, zależnie od warunków jazdy, hamowania silnikiem i zapotrzebowania odbiorników. W takich autach pojedynczy pomiar na biegu jałowym mówi mniej, a ważniejsza jest obserwacja zachowania w czasie.
Niepokojące są szybkie wahania bez wyraźnej przyczyny oraz „odjazdy” napięcia: nagłe skoki w górę albo spadki do poziomu 12 V przy pracującym silniku. Jeśli napięcie faluje wraz z delikatnym dodaniem gazu, regulator albo obwód wzbudzenia przestają trzymać kontrolę. Tak to wygląda na drodze: raz jest dobrze, po chwili znowu gaśnie radio
Reakcja regulatora na obciążenie i zmiany obrotów
Obciążenia elektryczne jako test dynamiczny
Regulator powinien utrzymać napięcie mimo dołożenia odbiorników. Włączenie świateł, ogrzewania tylnej szyby, dmuchawy na wysoki bieg czy podgrzewania foteli powoduje chwilowy spadek, ale po sekundzie lub dwóch napięcie wraca w okolice wartości roboczej. Jeśli spadek zostaje i auto zaczyna schodzić w okolice 12,5–13,0 V, trzeba już rozdzielać: czy regulator nie wzbudza alternatora, czy sam alternator nie ma wydajności.
Klimatyzacja i wentylatory chłodnicy to dobry „wyzwalacz” dla układu, bo obciążają zarówno mechanicznie, jak i elektrycznie. Krótkie tąpnięcie napięcia przy załączeniu sprzęgła sprężarki nie jest niczym nadzwyczajnym. Problem zaczyna się wtedy, gdy po dołożeniu obciążenia napięcie przestaje się stabilizować albo zaczyna skakać w górę i w dół w krótkich odstępach.
W praktyce różnica jest czytelna: przy kłopotach z regulacją napięcie bywa nerwowe, a przy niedomaganiu alternatora często jest po prostu za niskie i nie wraca do poziomu roboczego. Zdarza się też mieszanka obu rzeczy, gdy zużyte szczotki powodują przerywanie wzbudzenia pod obciążeniem.
Zależność od obrotów silnika
Porównanie biegu jałowego i podwyższonych obrotów pozwala wyłapać „odjazdy” napięcia. W sprawnym układzie napięcie nie powinno rosnąć wraz z obrotami ponad zakres roboczy, nawet po wejściu na 2000–3000 obr./min. Jeśli wartości wyraźnie pną się w górę, regulator nie ogranicza wzbudzenia tak, jak powinien.
Inny obraz daje poślizg paska albo problem z napinaczem. Wtedy napięcie potrafi być niskie na wolnych obrotach, a rośnie po dodaniu gazu, czasem z towarzyszącym piskiem. To wygląda jak słaby alternator, ale powód bywa czysto mechaniczny. Krótko mówiąc: nie wszystko jest elektryką.
Diagnostyka różnicowa: regulator napięcia a inne usterki ładowania
Mostek prostowniczy i uszkodzone diody wprowadzają tętnienia i niestabilność, których sam pomiar DC może nie pokazać jednoznacznie. Efektem potrafią być zakłócenia pracy elektroniki, szumy w audio i dziwne błędy modułów, szczególnie w autach wrażliwych na jakość zasilania. W warsztatach takie przypadki często kończą się regeneracją całego alternatora, bo rozbieranie i wymiana samych diod bywa nieopłacalna.
Szczotki i pierścienie ślizgowe dają objawy przerywanego ładowania, często zależne od drgań i temperatury. Kontrolka ładowania może zapalać się na nierównościach albo przy skręcie, bo wiązka i alternator pracują wtedy inaczej. Taki przypadek potrafi przez tydzień nie wrócić, a potem wyskoczyć trzy razy jednego dnia.
Spadki napięcia na przewodach i masie najlepiej wychodzą w pomiarach porównawczych: napięcie na B+ alternatora kontra napięcie na klemach akumulatora przy obciążeniu. Różnice rzędu 0,2–0,3 V są jeszcze do spotkania w starszych instalacjach, ale 0,5 V i więcej to już problem przewodu, złącza albo masy, nie regulatora. Analogicznie sprawdza się masę: pomiar między obudową alternatora a minusem akumulatora pod obciążeniem szybko pokazuje, czy prąd wraca drogą o zbyt dużej rezystancji.
Kontrolka ładowania i obwód wzbudzenia też potrafią narobić zamieszania. Gdy alternator nie dostaje wzbudzenia, napięcie ładowania może nie pojawić się wcale mimo sprawnego regulatora. W autach z rozbudowanym sterowaniem ładowaniem dochodzą jeszcze sygnały z magistrali i czujniki prądu na akumulatorze, które potrafią ograniczyć ładowanie po błędach.
W wielu komorach silnika alternator jest zabudowany tak, że dostęp do B+ i wtyczek jest ograniczony. Wtedy sens mają pomiary pośrednie na akumulatorze i ocena spadków napięcia, a diagnozę dopina się dopiero po demontażu. Czasem nie da się tego przeskoczyć.
Weryfikacja regulatora po demontażu oraz decyzje serwisowe
Testery alternatorów w warsztacie potrafią zasymulować warunki pracy, sprawdzić reakcję na obciążenie i ocenić tętnienia. Dają też powtarzalność, której brakuje w pomiarach na aucie, gdzie obroty, temperatura i odbiorniki cały czas się zmieniają. Przy podejrzeniu przeładowania taki test szybko pokazuje, czy regulator trzyma napięcie w zadanym zakresie.
Po wyjęciu alternatora warto obejrzeć to, czego nie widać w komorze: szczotkotrzymacz, długość szczotek, stan pierścieni, wtyczki i ślady przegrzania na obudowie regulatora. Nadtopienia, przebarwienia i spękany plastik nie biorą się znikąd. Czasem widać też ślady łuku elektrycznego na złączu B+, co od razu kieruje uwagę na połączenie, a nie na samą elektronikę regulatora.
Decyzja serwisowa zależy od konstrukcji i stanu reszty alternatora. Gdy regulator jest dostępny i alternator mechanicznie jest w porządku, wymiana samego regulatora ze szczotkotrzymaczem ma sens. Jeśli są luzy na łożyskach, zużyte pierścienie i podejrzenie diod, bardziej logiczna bywa regeneracja całego podzespołu albo wymiana alternatora na sprawdzony.
Dalsza jazda z wadliwą regulacją jest ryzykowna. Niedoładowanie kończy się problemami z rozruchem i niestabilną pracą elektroniki, przeładowanie potrafi zabić akumulator i przy okazji uszkodzić wrażliwe moduły. To potrafi wydarzyć się szybko.
Koszt składa się z części, robocizny i samej diagnostyki, a realny rachunek mocno zależy od dostępu do alternatora w danym silniku. W jednych autach demontaż trwa godzinę, w innych robi się z tego pół dnia z opuszczaniem osprzętu. Dostępność regulatora jako osobnej części też nie jest oczywista, bo przy części alternatorów producenci przewidują tylko naprawę kompletną.
