Rola cewki zapłonowej w układzie zapłonowym i podstawy działania
Cewka zapłonowa jest transformatorem: z niskiego napięcia instalacji tworzy wysokie napięcie potrzebne do przeskoku iskry na świecy. Kluczowe są dwa uzwojenia. Pierwotne pracuje na niskim napięciu i jest sterowane szybkim włączaniem i wyłączaniem prądu, wtórne oddaje energię do toru wysokiego napięcia.
Sygnał do „wyzwolenia” zapłonu pochodzi z modułu zapłonowego albo sterownika silnika, a informację o położeniu wału dostarcza czujnik (indukcyjny, Halla lub inny). Cewka nie działa więc samodzielnie: jeżeli nie ma zasilania, masy albo poprawnego sterowania, iskry też nie będzie, nawet przy sprawnym uzwojeniu.
Jakość iskry zależy nie tylko od cewki, ale i od reszty toru wysokiego napięcia. Przebity przewód WN, pęknięty kapturek świecy, zabrudzona ceramika świecy czy słaba masa potrafią „zabrać” napięcie wprost na silnik. W praktyce po zmroku czasem widać wtedy drobne przeskoki na przewodzie lub przy fajce. Krótko: cewka jest ważna, ale nie jest jedynym podejrzanym.
Typy cewek i konsekwencje dla diagnostyki miernikiem
Najprościej mierzy się cewkę klasyczną, z wyraźnymi zaciskami niskiego napięcia i wyjściem WN. W starszych motocyklach spotyka się cewki przeznaczone do instalacji 6 V lub 12 V, montowane blisko ramy i połączone przewodem ze świecą. Dostęp do punktów pomiarowych jest dobry, a schemat połączeń czytelny.
W autach i nowszych motocyklach częste są cewki listwowe oraz cewki na świecy (COP). Tam dochodzi więcej pinów, bo obok zasilania i masy pojawia się pin sterujący, a czasem osobna masa sygnałowa. W COP wyjście WN jest „schowane” w gumowej fajce, więc pomiar wtórnego uzwojenia zależy od konstrukcji i tego, czy producent wyprowadził punkt odniesienia na pin czy na obudowę.
Osobna kategoria to cewkomoduły w urządzeniach ogrodowych, gdzie cewka i elektronika są jedną częścią, a sterowanie bywa realizowane magnetem na kole zamachowym. Miernik pokaże tam podstawowe przerwy i zwarcia, ale wynik rzadko daje pewną odpowiedź o zachowaniu pod obciążeniem. Do tego dochodzą ograniczenia dostępu do styków.
Różnice między skuterem, motocyklem i samochodem są też czysto „mechaniczne”. W skuterach cewka bywa schowana pod owiewką i pracuje w ciasnym miejscu, w motocyklu często siedzi pod zbiornikiem lub pod siedzeniem, w samochodzie COP jest na pokrywie zaworów. Złącza też bywają różne: od pojedynczych wsuwek po szczelne wtyczki z blokadą.
Symptomy awarii cewki oraz inne usterki o podobnych objawach
Typowy sygnał to problem z uruchomieniem silnika albo okresowy brak iskry. Czasem silnik odpala i gaśnie po kilku sekundach, czasem kręci długo, a zapłon „łapie” dopiero po chwili. Zdarza się też sytuacja odwrotna: na zimno działa, po rozgrzaniu przestaje.
W czasie jazdy objawy często wyglądają jak nierówna praca i wypadanie zapłonów, szczególnie pod obciążeniem. Spadek mocy przy przyspieszaniu, szarpanie na wyższych biegach, wyraźnie gorsza reakcja na gaz. To nie musi być dramatyczne. Bywa po prostu irytujące.
Jeżeli mieszanka nie spala się prawidłowo, rośnie zużycie paliwa i pojawia się zapach niespalonego paliwa w spalinach. W autach sterownik potrafi zarejestrować wypadanie zapłonów, ale sam kod błędu nie rozstrzyga, czy winna jest cewka, świeca czy wtryskiwacz.
Najczęściej z cewką mylone są elementy tańsze i bardziej „eksploatacyjne”: świeca, kapturek, przewód WN. Dochodzą też prozaiczne rzeczy: utleniona masa, spadek napięcia na zasilaniu cewki, luźny pin we wtyczce. W praktyce regularnie trafia się przypadek, gdzie cewka jest dobra, a problem robi pęknięta izolacja fajki albo słaby styk w kostce przy główce ramy
Przygotowanie do pomiarów i warunki poprawnej diagnostyki
Pomiar rezystancji wykonuje się przy odłączonym zasilaniu. W aucie i motocyklu oznacza to odpięcie akumulatora, a w urządzeniach ogrodowych odłączenie przewodu gaszenia i zdjęcie fajki ze świecy. Wysokie napięcie z cewki potrafi nieprzyjemnie porazić, a w pracy przy instalacji łatwo też o zwarcie narzędziem do masy.
Zanim pojawi się miernik, sens mają szybkie oględziny. Pęknięta obudowa cewki, ślady przebicia na izolacji, osmalenia przy wyjściu WN, zielony nalot na pinach, woda w złączu, sparciała guma fajki. Czasem widać to od razu. Zdarza się też, że przewód WN wygląda dobrze, a przy poruszeniu „chrupie” w środku, bo linka jest już przerwana.

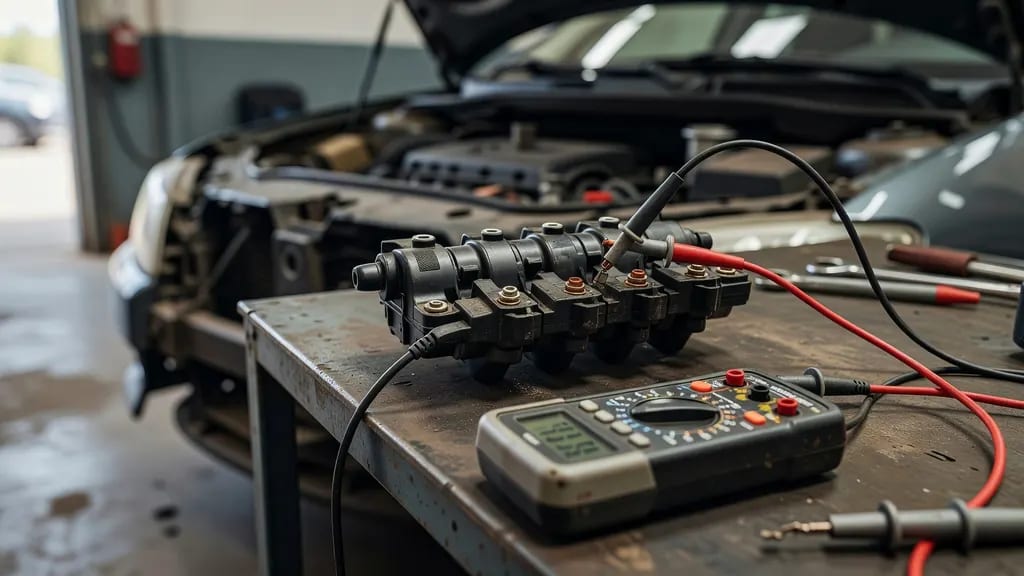

Do pomiaru trzeba znać punkty przyłożenia sond. W cewce klasycznej będzie to para zacisków niskiego napięcia i wyjście WN, w COP piny we wtyczce i sprężyna wewnątrz fajki. Niektóre cewki mają oznaczenia + i -, inne tylko numerację pinów. Pomiar „w ciemno” kończy się często odczytem przez elektronikę wewnątrz albo przez instalację pojazdu.
Na mierniku ustawiamy zakres odpowiedni do spodziewanych wartości: niskie omy dla uzwojenia pierwotnego i kilo-omy dla wtórnego. Liczy się kontakt sond z metalem. Przy zabrudzonych pinach wskazania potrafią pływać, a potem nagle „wracają” po poruszeniu sondą. To sygnał, że problemem jest styk, nie sama cewka.
Pomiary rezystancji uzwojenia pierwotnego
Uzwojenie pierwotne mierzy się między punktami niskiego napięcia cewki. W cewce klasycznej to dwa zaciski, w COP i listwie zależy od konstrukcji: często między pinem zasilania a pinem sterowania lub między zasilaniem a masą. Jeżeli wtyczka ma trzy piny, nie wszystkie tworzą obwód uzwojenia, a jeden bywa tylko wejściem sygnału sterującego do elektroniki.
Błędy pomiaru biorą się z drobiazgów. Rezystancja przewodów miernika potrafi mieć 0,2 do 0,6 oma i przy cewkach o bardzo niskiej rezystancji robi to różnicę. Do tego dochodzi pomiar „przez instalację”, gdy cewka nie jest odłączona, a równolegle są podpięte inne elementy. Wynik wygląda wtedy sensownie, ale dotyczy całego toru, nie samego uzwojenia.
Odczyt nieskończony sugeruje przerwę w uzwojeniu pierwotnym albo brak kontaktu sond. Bardzo niski opór, wyraźnie poniżej typowych wartości dla danej cewki, pasuje do zwarcia międzyzwojowego, choć miernik nie zawsze to pokaże jednoznacznie. W realnych przypadkach często widać po prostu duże odchylenie między cewkami w tym samym silniku, gdy jedna z nich „odjechała” z parametrami.
W cewkach z wbudowanym układem sterującym sytuacja się komplikuje. Miernik może wskazać wartości wynikające z tranzystora i elementów zabezpieczających, a nie z uzwojenia. Taki pomiar dalej bywa użyteczny, ale nie jest rozstrzygający, szczególnie gdy porównuje się go z wartością z instrukcji innego wariantu cewki
Pomiary rezystancji uzwojenia wtórnego i elementów toru wysokiego napięcia
Wtórne uzwojenie mierzy się między wyjściem WN a punktem odniesienia, którym bywa masa cewki lub odpowiedni pin. W cewce klasycznej sondę przykłada się do gniazda przewodu WN i do zacisku niskiego napięcia wskazanego przez producenta albo do masy, zależnie od typu. W COP dochodzi dostęp do sprężyny lub styku wewnątrz fajki i do pinu, który w danej konstrukcji jest połączony z wtórnym uzwojeniem.
Na wynik wpływa kapturek świecy z rezystorem przeciwzakłóceniowym. W motocyklach i skuterach często jest to 5 kOhm, czasem 10 kOhm, a bywa też wersja bez rezystora. Jeżeli mierzy się przez fajkę, rezystor wchodzi do wyniku i może wyglądać jak „zawyżona” cewka. Najczystszy pomiar robi się po odkręceniu fajki z przewodu albo po pominięciu jej w torze, jeśli konstrukcja na to pozwala.
Przewód WN też da się sprawdzić miernikiem pod kątem ciągłości i stabilności połączenia. Przy poruszaniu przewodem odczyt nie powinien skakać. Skoki i zaniki wskazania to typowy obraz przerwanej linki pod izolacją albo kiepskiego wkręcenia przewodu w cewkę lub fajkę. Takie usterki zdarzają się częściej, niż wygląda to na pierwszy rzut oka.
Wskazania skrajne są czytelne: brak ciągłości oznacza przerwę w torze, a bardzo niska rezystancja w miejscu, gdzie powinien być rezystor w fajce, sugeruje jego uszkodzenie lub nieoryginalny element. Niepokojące bywają też niestabilne wartości, gdy cewka leży na stole, a miernik „pływa” bez dotykania przewodów. Tego nie da się zignorować.
Interpretacja wyników oraz ograniczenia testu miernikiem (wnioski diagnostyczne)
Poprawny opór uzwojeń nie gwarantuje sprawnej cewki w pracy. Uszkodzenia pod temperaturą, przebicia izolacji pod wysokim napięciem i zwarcia międzyzwojowe potrafią ujawniać się dopiero przy obciążeniu i wysokim napięciu wtórnym. Na zimnym silniku miernik pokazuje wartości książkowe, a na rozgrzanym auto zaczyna wypadać z zapłonu i temat wraca.
Wyniki warto zestawiać z objawami i z tym, co dzieje się z zasilaniem oraz masą. Jeżeli uzwojenia mają sensowne wartości, a brak iskry jest stały, podejrzenie przesuwa się w stronę sterowania: czujnika położenia wału, modułu zapłonowego, przewodu gaszenia w urządzeniach ogrodowych albo samej wiązki. Z kolei duże rozjazdy między cewkami w wielocylindrowym silniku i wypadanie zapłonu przypisane do konkretnego cylindra częściej prowadzą do cewki lub jej połączeń.
Bez specjalistycznych przyrządów dobrze działa porównanie między cylindrami, jeśli konstrukcja na to pozwala. Przekładka cewek miejscami i obserwacja, czy objaw „idzie” za cewką, bywa bardziej miarodajna niż sam pomiar oporu. W warsztatowej praktyce to jeden z szybszych sposobów na odcięcie tematu świec i wtrysku od zapłonu, szczególnie w silnikach z COP.
Po diagnostyce najczęściej kończy się na trzech ruchach: poprawa styków i masy, wymiana osprzętu wysokiego napięcia albo wymiana samej cewki. Gdy wyniki są poprawne, a problem zostaje, zostaje już tor sterowania i kontrola modułu oraz czujników wyzwalających zapłon. I to potrafi zająć więcej czasu niż wymiana cewki.
