Rola czujnika ABS w układach ABS/ESP i jego typy konstrukcyjne
Czujnik prędkości koła jest jednym z podstawowych źródeł danych dla ABS, a w autach z ESP także dla stabilizacji toru jazdy i kontroli trakcji. Sterownik porównuje prędkości poszczególnych kół i reaguje, gdy któreś zaczyna zwalniać inaczej niż reszta. Gdy sygnał znika albo robi się niestabilny, system traci punkt odniesienia. Efekt bywa prosty: kontrolka i dezaktywacja funkcji.
W praktyce spotyka się dwa główne typy czujników. Pasywny (indukcyjny) jest cewką z rdzeniem i generuje napięcie przemienne wraz z ruchem pierścienia impulsowego. Aktywny (Hall lub magnetorezystancyjny) pracuje z zasilaniem i wysyła sygnał cyfrowy, często dość odporny na zakłócenia, ale też trudniejszy do oceny samym multimetrem.
Różnice konstrukcyjne bezpośrednio wpływają na pomiary. W czujniku pasywnym sens ma pomiar rezystancji i napięcia AC podczas obracania kołem. W aktywnym sam opór niewiele mówi, bo w środku jest elektronika; bardziej istotne staje się sprawdzenie zasilania i obecności sygnału na przewodzie, co bez podglądu przebiegu bywa niewystarczające.
Oba typy współpracują z elementem na piaście lub półosi. Dla indukcyjnych jest to pierścień zębaty, dla aktywnych często pierścień magnetyczny w uszczelniaczu łożyska. Kluczowa jest szczelina pomiarowa i stan powierzchni. Niewielki luz łożyska albo pęknięcie pierścienia potrafi wywołać objawy identyczne jak „padnięty” czujnik. Tak to wygląda w wielu autach po latach w soli i błocie.
Objawy i konteksty usterek wskazujące na problem z pomiarem prędkości koła
Najbardziej oczywisty sygnał to kontrolka ABS, często w parze z lampką ESP/ASR i komunikatem o niedostępności systemów. W pamięci błędów sterownik zapisuje zwykle informację o braku sygnału z konkretnego koła, zwarciu do masy lub przerwaniu obwodu. Bez komputera zostaje obserwacja objawów i pomiary na instalacji.
Usterki czujników i okolicy lubią zależeć od warunków. Po myciu podwozia potrafi pojawić się błąd związany z wilgocią w złączu. Mróz ujawnia pęknięte izolacje i sztywne przewody, które przy skręcie koła tracą kontakt. Z kolei po naprawie hamulców często problemem bywa przewód czujnika naciągnięty lub przycięty podczas demontażu zwrotnicy. To się zdarza. I to częściej, niż wielu mechaników chce przyznać.
W jeździe objawy są mieszane. Może nie być typowego pulsowania pedału podczas mocnego hamowania na śliskim, bo ABS się wyłącza. ESP potrafi przestać ingerować, a kontrola trakcji nie przyhamowuje buksującego koła. Droga hamowania w normalnych warunkach nie musi się zmienić, ale znika „parasol” w sytuacjach granicznych.
Wstępne rozróżnienie warto oprzeć na tym, co widać i co wychodzi w pomiarach. Przerwa w czujniku lub wiązce często daje stały błąd od razu po ruszeniu. Uszkodzony pierścień impulsowy częściej objawia się błędem pojawiającym się przy określonej prędkości albo podczas skrętu. Zdarza się też, że czujnik jest sprawny elektrycznie, ale zbiera opiłki i sygnał robi się za słaby. Na desce rozdzielczej wygląda to tak samo.
Warunki i ograniczenia pomiarów multimetrem w diagnostyce ABS

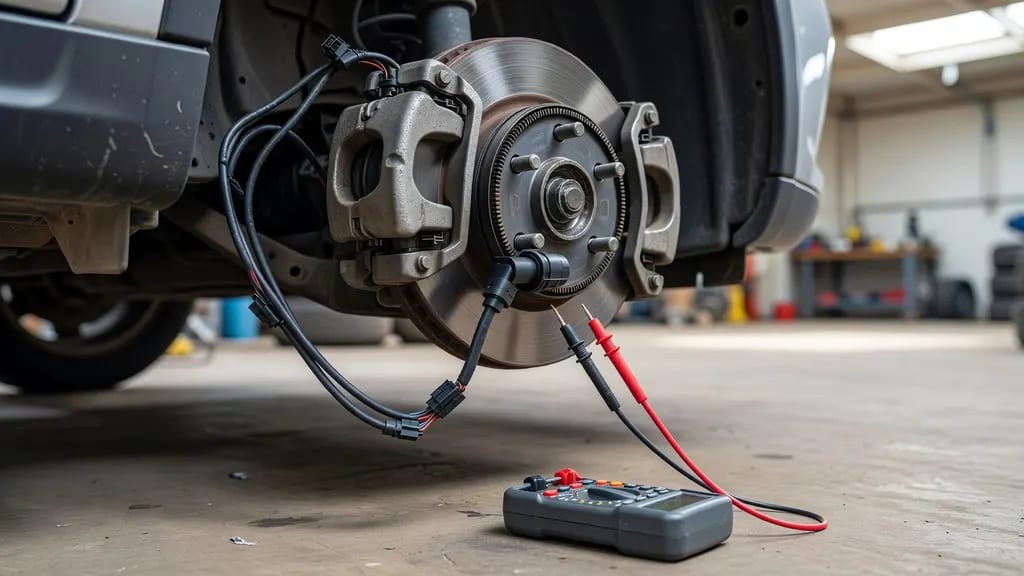

Multimetr pozwala potwierdzić podstawowe rzeczy: przerwę, zwarcie, nierealne wartości oporu, obecność zasilania oraz to, czy czujnik pasywny generuje napięcie przy obrocie koła. Nie daje natomiast pełnej odpowiedzi o jakości sygnału, jego kształcie i stabilności w czasie. A to właśnie na jakości sygnału sterownik często „wykłada się” w realnej jeździe.
Sam pomiar rezystancji bywa zdradliwy. Pasywny czujnik może mieć opór w akceptowalnym zakresie, a mimo tego generować słaby sygnał przez zbyt dużą szczelinę albo uszkodzony pierścień. W aktywnych pomiar omomierzem potrafi pokazać wartości, które wyglądają sensownie, mimo że elektronika wewnątrz nie pracuje pod obciążeniem. W warsztacie nie raz widać czujnik „na mierniku dobry”, a po podpięciu diagnostyki brak prędkości koła przy toczeniu.
Ryzyko pomiarowe jest proste: zły zakres, pomiar na podłączonej instalacji i uszkodzenie styków w złączu. Wpinanie ostrych końcówek w uszczelnione gniazda potrafi rozgiąć piny albo rozciąć uszczelkę, a potem wraca temat korozji. Lepiej pracować na dostępnych pinach wtyczki, bez siłowania się z tworzywem. Krótko: delikatnie.
Najwięcej sensu multimetr ma przy czujnikach pasywnych i w sytuacjach, gdy podejrzenie dotyczy przerwy albo zwarcia. Także wtedy, gdy błąd „przeskakuje” po poruszeniu wiązką albo po skręcie kierownicy. Tego nie trzeba zgadywać, da się to złapać w pomiarze ciągłości.
Pomiary elektryczne czujnika ABS multimetrem: rezystancja, ciągłość, zwarcia
Rezystancja elementu pomiarowego (czujniki pasywne)
Do czujników indukcyjnych stosuje się pomiar w omach, na wypiętej wtyczce czujnika. Multimetr ustawiony na zakres Ω powinien pokazać stabilną wartość, bez skakania odczytu przy nieruchomej wiązce. Jeśli wskazanie pływa, często winny jest przewód łamany przy amortyzatorze albo przy samym czujniku w zwrotnicy.
Interpretacja wyników jest dość jednoznaczna w skrajnych przypadkach. Przerwa w obwodzie to odczyt nieskończoności, a zwarcie to wartości bliskie zeru. Pomiędzy nimi mieszczą się wartości, które zależą od konkretnego czujnika i producenta samochodu; dlatego sensowniejsze jest odniesienie do drugiej strony tej samej osi. Różnica wyraźna między lewym i prawym kołem, przy podobnym dostępie i temperaturze, jest sygnałem alarmowym.
Porównanie stron działa też wtedy, gdy nie ma danych serwisowych. W praktyce czujniki na jednej osi często mają bardzo zbliżony opór, a jeśli jeden pokazuje wynik kilkukrotnie wyższy albo niższy, trudno to zrzucić na przypadek. Czasem to jedyna wskazówka bez diagnostyki komputerowej.
Kontrola przewodów i złączy jako część pomiaru
Gdy wtyczka czujnika jest rozłączona, można sprawdzić ciągłość wiązki po stronie instalacji, o ile jest dostęp do dalszego złącza lub do punktu, gdzie przewody wchodzą w nadkole i idą do sterownika. W wielu autach da się też ocenić sam stan styków: czy nie ma zielonego nalotu, wilgoci, śniedzi albo nadtopień. Złącza przy kołach żyją w ciężkich warunkach. To nie teoria.
Przerwa okresowa ujawnia się przy poruszaniu przewodem: skręt koła, ugięcie zawieszenia, lekkie naprężenie wiązki. Multimetr ustawiony na test ciągłości lub niski zakres Ω pokaże zanik połączenia w momencie, gdy przewód „pracuje”. Jeśli w tym samym ruchu wraca i znika błąd na desce, układanka robi się czytelna.
W samym czujniku też zdarzają się problemy z przewodem wychodzącym z obudowy. Miejsce jest narażone na kamienie i drgania, a przewód bywa prowadzony zbyt blisko opony po wcześniejszych naprawach. Jeden niewłaściwy klips i temat gotowy.
Pomiary sygnału czujnika podczas ruchu koła i ich interpretacja

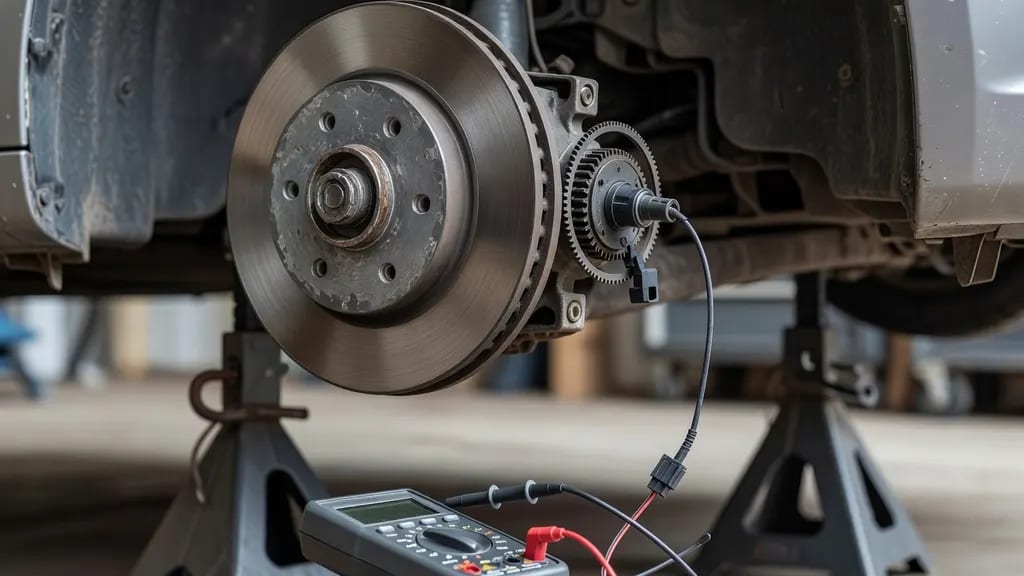

Czujnik pasywny da się ocenić również w ruchu, mierząc napięcie AC na wyjściu czujnika podczas obracania kołem. Przy wolnym kręceniu ręką wartości są niewielkie, rosną wraz z prędkością i zależą od szczeliny oraz geometrii pierścienia. Ważniejsza od samej liczby jest powtarzalność i brak nagłych spadków przy równym obrocie.
Wskazanie, które narasta płynnie i nie rwie się, sugeruje, że czujnik widzi pierścień. Jeśli napięcie pojawia się tylko w części obrotu albo zanika cyklicznie, podejrzenie pada na pierścień: pęknięcie, ubytek zębów, miejscową korozję albo zabrudzenie. Zdarza się, że po oczyszczeniu okolicy czujnika sygnał wraca, a po tygodniu problem wraca razem z opiłkami z klocków. Taki motyw powtarza się w autach jeżdżących głównie po mieście.
Jest różnica między „sygnał jest” a „sygnał jest poprawny”. Multimetr uśrednia i nie pokaże krótkich zaników ani nieregularności, które sterownik interpretuje jako poślizg lub błąd implausible. Dlatego wynik, który wygląda dobrze na mierniku, nie zamyka tematu, gdy kontrolka wraca po przejechaniu kilku kilometrów.
Dla czujników aktywnych metoda z AC przestaje być użyteczna. Tu potrzebne jest zasilanie i ocena sygnału, często w formie przebiegu prostokątnego. Multimetr może potwierdzić obecność napięcia zasilania na wtyczce po stronie instalacji, ale ocena jakości sygnału bez oscyloskopu jest ograniczona. Da się sprawdzić podstawy, reszta zostaje poza zasięgiem.
Czynniki mechaniczne wpływające na wynik testu multimetrem
Pierścień impulsowy jest częstym winowajcą, zwłaszcza w starszych konstrukcjach z zębatką na przegubie lub piaście. Pęknięcie pierścienia, rdza podbijająca go do góry albo brak fragmentu zębów powodują zaburzenia sygnału, które widać dopiero przy obrocie koła. W wersjach z pierścieniem magnetycznym problemem bywa uszkodzenie bieżni magnetycznej w łożysku albo jej zabrudzenie. Tego miernikiem nie widać, ale objawy pasują.
Opiłki metalu na końcówce czujnika potrafią wyraźnie osłabić amplitudę sygnału. Dotyczy to głównie indukcyjnych, które działają w polu magnetycznym i „zbierają” drobny pył. Po demontażu nie raz wychodzi czarna, lepka warstwa, a pod spodem czujnik jest elektrycznie sprawny. Krótka robota, a potrafi zmienić sytuację.
Odstęp czujnik–pierścień ma znaczenie, a na ten odstęp wpływa też stan łożyska. Luz i bicie piasty powodują zmienną szczelinę, co przekłada się na niestabilny sygnał. Wtedy na postoju napięcie wygląda akceptowalnie, a w jeździe sterownik gubi prędkość koła przy konkretnym obciążeniu. To klasyczny przypadek, gdy błąd wraca po wjechaniu w koleiny lub po mocniejszym hamowaniu.
Problemy robi również nieprawidłowe osadzenie czujnika po naprawach. Czujnik wciśnięty krzywo, zabrudzona powierzchnia przylegania albo pęknięta obudowa powodują, że ustawienie względem pierścienia przestaje być stałe. Czasem widać to od razu, bo czujnik „stoi” wyżej niż po drugiej stronie.
Wnioski diagnostyczne: identyfikacja uszkodzonego czujnika oraz sytuacje z powracającym błędem ABS
Bez komputera najrozsądniejsza logika to porównanie stron i powiązanie wyniku z ruchem koła. Jeśli jeden czujnik ma przerwę lub zwarcie, pomiar rezystancji i ciągłości prowadzi wprost do winnego elementu. Gdy oba czujniki na osi mają zbliżony opór, a problem pojawia się tylko przy toczeniu, rośnie znaczenie pierścienia i szczeliny.
Bywają sytuacje, w których wszystkie pomiary są „ładne”, a kontrolka wraca. Najczęściej chodzi o przerywanie pod obciążeniem, gdy wiązka pracuje w innym zakresie niż na podnośniku, albo o problem na styku w złączu, który pojawia się dopiero przy wilgoci. Zdarza się też zakłócenie w instalacji lub usterka sterownika, ale bez diagnostyki trudno to potwierdzić samym miernikiem. Twardy fakt jest taki, że multimetr nie pokaże błędnej interpretacji sygnału przez sterownik.
Wymiana czujnika jest uzasadniona, gdy ma przerwę, zwarcie, niestabilną rezystancję przy poruszaniu przewodem albo nie generuje napięcia AC przy obrocie koła w układzie z czujnikiem pasywnym. Jeśli sygnał jest, ale zanika cyklicznie, priorytetem staje się pierścień. A gdy błąd znika po ruszeniu wiązką lub po osuszeniu złącza, najczęściej wygrywa naprawa przewodów i styków.
Jazda z usterką oznacza brak działania ABS oraz często brak ESP/ASR, ale podstawowa sprawność hamulców pozostaje taka, jak w układzie bez tych systemów. W awaryjnym hamowaniu na śliskim różnica jest duża. Tyle wystarczy, żeby traktować temat poważnie
