Rola alternatora w układzie ładowania i powiązanie z akumulatorem
Alternator zasila odbiorniki w czasie pracy silnika i jednocześnie doładowuje akumulator po rozruchu. W praktyce oznacza to, że przy sprawnym układzie ładowania akumulator nie jest głównym źródłem energii podczas jazdy, tylko buforem, który stabilizuje napięcie i oddaje prąd w chwilowych szczytach zapotrzebowania.
Nad tym, żeby napięcie nie „pływało” bez kontroli, czuwa regulator napięcia. W starszych konstrukcjach to osobny element w alternatorze, w nowszych bywa sterowany przez elektronikę samochodu, która zmienia napięcie ładowania zależnie od warunków i strategii oszczędzania paliwa.
Mechanika i przewody są równie ważne jak sam alternator. Pasek napędowy odpowiada za przekazanie momentu, a przewód dodatni i masa muszą przenieść prąd bez dużych strat. Luźny pasek, zaśniedziałe klemy albo słabe połączenie masy potrafią dać objawy identyczne jak „padnięty akumulator”. To się zdarza częściej, niż wielu kierowcom się wydaje.
Klasyczna pułapka wygląda tak: auto nie chce odpalić po nocy, więc winny ma być akumulator. Po wymianie problem wraca po kilku dniach, bo źródłem była zbyt niska wartość ładowania albo spadki napięcia na instalacji. Krótko: akumulator bywa tylko ofiarą.
Symptomy nieprawidłowego ładowania widoczne podczas eksploatacji
Kontrolka akumulatora na desce rozdzielczej nie zawsze oznacza „koniec alternatora”, ale jest sygnałem, że układ ładowania nie pracuje tak, jak powinien. Stałe świecenie po uruchomieniu silnika to jeden przypadek. Miganie i pojawianie się tylko przy obciążeniu elektrycznym to drugi, często związany z połączeniami, paskiem albo regulacją.
Mrugające reflektory i wahania jasności podświetlenia kabiny to sygnał, którego nie da się zignorować. W praktyce często widać to na postoju: włączona dmuchawa, ogrzewanie szyby i światła, a jasność świateł delikatnie „faluje” w rytm pracy silnika albo zmian obciążenia.
Elektronika też potrafi zdradzić problem. Dmuchawa zmienia prędkość, radio potrafi się zresetować, a systemy komfortu zaczynają działać wolniej. W samochodach z elektrycznym wspomaganiem kierownicy spadki napięcia bywają odczuwalne jako cięższa praca układu przy manewrach na postoju.
Powtarzające się rozładowania po krótkich odcinkach i trudny rozruch po postoju to typowy obraz niedoładowania. Czasem auto odpala „na styk”, a po przejechaniu kilkunastu kilometrów sytuacja nie poprawia się wyraźnie. To zły znak.
Są też objawy mechaniczne. Pisk paska przy włączaniu odbiorników, zapach palącej się gumy spod maski, ślady pyłu z paska w okolicy kół pasowych. Takie rzeczy widać i czuć od razu.
Zakresy napięć uznawane za prawidłowe i ich znaczenie diagnostyczne
Punktem odniesienia jest napięcie spoczynkowe akumulatora mierzone przy wyłączonym silniku i po postoju, nie chwilę po zgaszeniu. Dla sprawnego, naładowanego akumulatora 12 V typowe wartości mieszczą się w przedziale 12,4–12,8 V. Wyniki wyraźnie niższe oznaczają niedoładowanie albo zużycie, ale same w sobie nie przesądzają o alternatorze.
Na pracującym silniku, przy stabilnym biegu jałowym, układ ładowania w wielu autach utrzymuje 13,8–14,6 V na klemach akumulatora. Taki poziom pozwala realnie ładować akumulator i zasilać odbiorniki bez zjazdu napięcia. W samochodach z inteligentnym ładowaniem spotyka się okresy niższego napięcia, a czasem chwilowe wartości powyżej 14,6 V, zależnie od temperatury i strategii sterownika.
Temperatura ma znaczenie, podobnie jak typ akumulatora. EFB i AGM w autach z systemem start-stop bywają ładowane inną charakterystyką niż klasyczny kwasowo-ołowiowy. Dlatego pojedynczy odczyt w oderwaniu od warunków bywa mylący, szczególnie tuż po rozruchu lub w trakcie aktywnej regeneracji energii.
Ważna jest różnica między krótkotrwałą zmianą a trwałą nieprawidłowością. Stabilne 13,2 V po kilkunastu minutach jazdy z włączonymi światłami i dmuchawą to co innego niż chwilowy spadek przy załączeniu ogrzewania szyby.

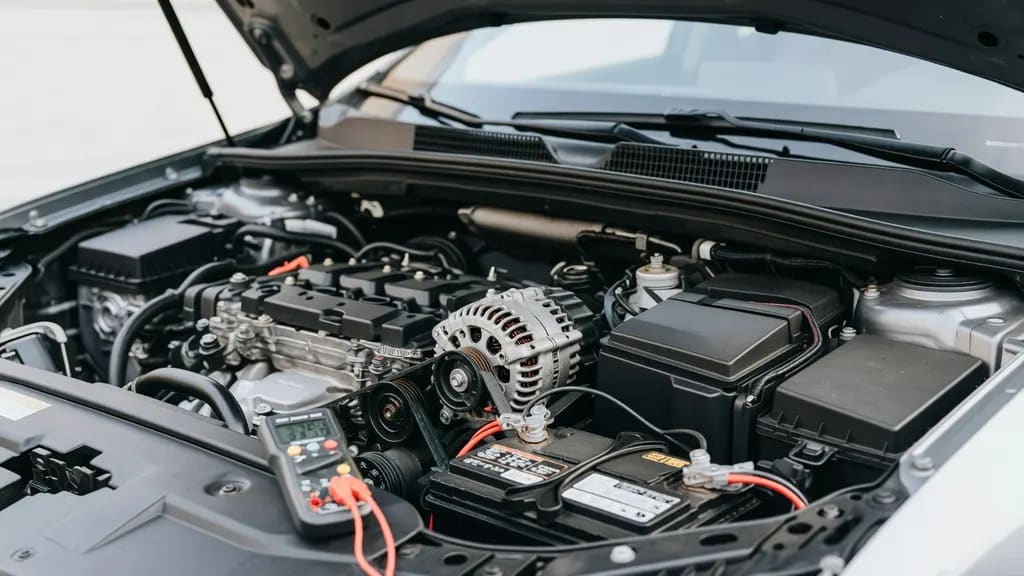

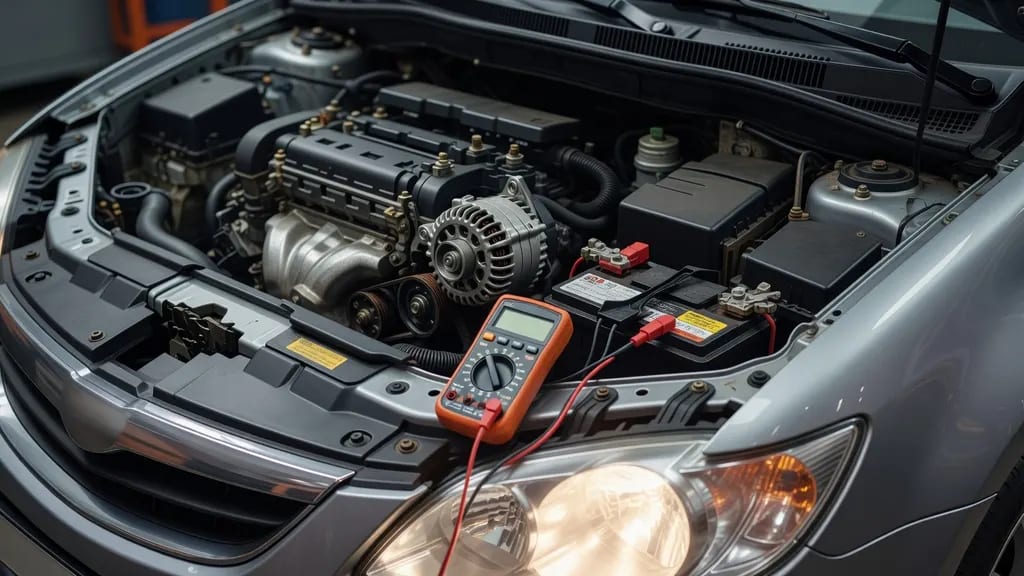

Pomiar napięcia na akumulatorze podczas pracy silnika
Warunki pomiaru i ustawienia miernika
Do sprawdzenia ładowania wystarczy miernik ustawiony na napięcie stałe DC. Zakres 20 V w typowych multimetrach jest najwygodniejszy, bo obejmuje wartości spotykane w instalacji 12 V bez ryzyka przekroczenia skali.
Sondy trzeba przyłożyć bezpośrednio do biegunów akumulatora lub do metalowych części klem z dobrym kontaktem. Pomiar „na brudzie” albo na zaśniedziałej klemie potrafi oszukać wynik. Zdarza się, że na klemie wychodzi 14,2 V, a na biegunie 13,6 V i to już jest informacja o jakości połączenia.
Odczyty warto robić przy stabilnych obrotach biegu jałowego i z wyłączonymi dużymi odbiornikami, żeby mieć powtarzalny punkt startu. Potem dopiero dokłada się obciążenie. To proste.
Interpretacja wyników
Jeżeli po uruchomieniu silnika napięcie na klemach szybko wchodzi w zakres 13,8–14,6 V i utrzymuje się stabilnie, alternator i regulator wykonują swoją podstawową pracę. W takim układzie przyczyny problemów z rozruchem częściej leżą w akumulatorze, poborze prądu na postoju albo w połączeniach.
Stałe wartości 12,2–13,2 V na pracującym silniku sugerują brak realnego ładowania albo duże straty po drodze. W praktyce wygląda to tak: silnik pracuje, światła już lekko przygasają na wolnych obrotach, a po kilkunastu minutach jazdy akumulator nadal jest słaby. To moment, kiedy nie ma sensu udawać, że „samo przejdzie”.
Wyniki przekraczające 14,8–15,0 V traktuje się jako sygnał problemu z regulacją. Przeładowanie przyspiesza zużycie akumulatora, powoduje gazowanie i potrafi prowokować losowe błędy elektroniki. Czasem słychać też nietypowe „syczenie” spod maski po intensywnej jeździe i to nie jest dobra wiadomość.
Odczyty na granicy potrafią wynikać z warunków pomiaru: świeżo po rozruchu, przy mocno rozładowanym akumulatorze, przy słabym kontakcie sond, a także w autach z aktywnym sterowaniem ładowaniem. Jeśli wynik raz jest poprawny, a raz wyraźnie zły bez zmiany warunków, częściej winne są połączenia, masa albo regulator, a nie sam akumulator.
Zachowanie napięcia pod obciążeniem i przy zmianie obrotów silnika
Po włączeniu dużych odbiorników napięcie powinno spaść nieznacznie i po chwili się ustabilizować. Światła mijania, ogrzewanie tylnej szyby i dmuchawa potrafią wziąć kilkadziesiąt amperów, ale sprawny alternator utrzyma napięcie w bezpiecznym zakresie. Jeśli po dołożeniu obciążenia napięcie spada w okolice napięcia spoczynkowego akumulatora, układ ładowania nie ma wydajności albo traci ją po drodze.
Podniesienie obrotów do 2000–3000 obr./min powinno poprawić sytuację, ale bez skoków. Stabilizacja jest kluczowa: napięcie rośnie lekko i trzyma poziom, zamiast falować. Jeżeli wraz ze wzrostem obrotów pojawiają się wyraźne wahania, podejrzenie pada na regulator, połączenia lub poślizg paska na obciążeniu.
Spadek napięcia pod obciążeniem bywa skutkiem zużytych diod w mostku prostowniczym, słabych szczotek albo ślizgającego się paska. W warsztatach często widać to w prosty sposób: auto na biegu jałowym ledwo utrzymuje 13 V, po dodaniu gazu jest lepiej, ale po włączeniu ogrzewania szyby znów siada. Ten obraz jest dość charakterystyczny.
Skoki napięcia w górę i w dół potrafią wskazywać na niepewną masę albo przerywający styk na przewodzie dodatnim. Czasem wystarczy poruszyć wiązką przy akumulatorze i odczyt na mierniku reaguje natychmiast. Takie rzeczy się zdarzają i potrafią imitować awarię alternatora.
Pomiary na alternatorze i straty napięcia w instalacji
Sam pomiar na klemach mówi dużo, ale nie zawsze rozstrzyga, czy problem siedzi w alternatorze, czy w instalacji między alternatorem a akumulatorem. Dlatego sprawdza się napięcie na wyjściu alternatora B+ i porównuje z tym, co widać na akumulatorze przy tych samych warunkach obciążenia.
Jeżeli na alternatorze jest 14,4 V, a na akumulatorze 13,6 V, pojawia się wyraźny spadek napięcia na przewodzie dodatnim, złączach lub bezpieczniku głównym. Analogicznie działa masa: różnica potencjałów między obudową alternatora a minusem akumulatora nie powinna być wysoka. Duże wartości oznaczają, że prąd wraca „okrężną drogą” i układ traci sprawność.
Typowe miejsca strat to klemy, połączenia masowe z karoserią i silnikiem, główne bezpieczniki w komorze silnika, złącza na przewodzie B+ oraz punkty, w których przewód jest przegrzany lub utleniony. Widać to gołym okiem: nadtopiona osłona, przebarwienia, luźna nakrętka na zacisku alternatora. Nieraz wystarczyła jedna niedokręcona śruba masy po naprawie i auto wracało z „awarią ładowania”.
Gdy napięcie na alternatorze jest równie niskie jak na akumulatorze, podejrzenie przesuwa się w stronę alternatora, regulatora albo napędu paska. Jeżeli alternator trzyma poprawne napięcie, a na akumulatorze brakuje wyraźnej części wolta, winna częściej jest instalacja.
Najczęstsze przyczyny odchyleń oraz dalsza diagnostyka i decyzje serwisowe
Przyczyny zbyt niskiego napięcia ładowania
Mechanicznie zaczyna się od paska i napinacza. Pasek potrafi wyglądać dobrze, a mimo tego ślizgać się pod obciążeniem, szczególnie gdy koła pasowe są zabrudzone albo napinacz nie trzyma. Pisk przy włączaniu odbiorników i pył gumy w okolicy osprzętu to częsty trop.
W samym alternatorze typowe są zużyte szczotki i pierścienie ślizgowe, a także uszkodzenia mostka diodowego. Objawy bywają nierówne: raz jest ładowanie, raz go nie ma, kontrolka potrafi migać. Zdarza się też grzanie alternatora bardziej niż wcześniej, wyczuwalne po jeździe w korku.
Trzeci obszar to połączenia elektryczne. Korozja na klemach, słaba masa silnika, utlenione złącza w skrzynce bezpieczników pod maską. To nie brzmi spektakularnie, ale w praktyce właśnie takie drobiazgi zabierają te 0,5–0,8 V, które robią różnicę między ładowaniem a powolnym rozładowywaniem.
Przyczyny zbyt wysokiego napięcia ładowania
Gdy napięcie rośnie ponad bezpieczny poziom, najczęściej winny jest regulator napięcia albo sterowanie ładowaniem, które działa błędnie. Skutek jest prosty: akumulator dostaje zbyt wysokie napięcie, zaczyna intensywniej gazować, rośnie temperatura, a żywotność spada. Elektronika też tego nie lubi.
Widać to potem w serwisie: nowy akumulator po kilku miesiącach ma wyraźnie gorszą kondycję, a w pamięci sterowników pojawiają się losowe błędy związane z zasilaniem. To nie jest rzadkość w autach, które długo jeżdżą z uszkodzonym regulatorem.
Rozróżnienie: alternator czy akumulator
Jeśli napięcie ładowania na pracującym silniku jest prawidłowe, a napięcie spoczynkowe szybko spada i rozruch jest wyraźnie słaby, podejrzenie częściej pada na akumulator lub pobór prądu na postoju. W codziennej eksploatacji wygląda to tak, że po dłuższej trasie auto kręci dobrze, ale po nocy wraca problem, mimo że ładowanie było w normie.
Gdy akumulator trzyma parametry, a pomiar na klemach pokazuje ładowanie poza zakresem, problem siedzi w alternatorze, regulatorze albo w spadkach napięcia na instalacji. Prosty test porównawczy: napięcie na B+ alternatora kontra napięcie na akumulatorze pod obciążeniem. Różnica mówi dużo, bez zgadywania.
Regeneracja alternatora w praktyce ma sens, gdy obudowa i wirnik są w dobrym stanie, a awaria dotyczy elementów eksploatacyjnych: szczotek, łożysk, regulatora, mostka diodowego. Wymiana na nowy bywa wybierana przy uszkodzeniach mechanicznych, problemach z dostępnością części albo gdy czas ma większe znaczenie niż koszt.
Samodzielne testy warto przerwać, gdy pojawiają się nietypowe oscylacje napięcia, nagrzewanie przewodów, zapach izolacji, przepalające się bezpieczniki główne albo komunikaty wielu sterowników naraz. Wtedy potrzebna jest diagnostyka pod obciążeniem i sprawdzenie tętnień, bo sama wartość napięcia stałego nie pokaże pełnego obrazu
